Walzen & Zylinder

Für jeden Anwendungsbereich die richtige Walze. Höchste Präzision und kompromisslose Qualität für die perfekte Oberfläche.

Hartverchromte Walzen, Walzen mit kundenspezifischen Oberflächenbeschichtungen und Profilierungen, peripher gebohrte Heiz- und Kühlwalzen. Rotationskörper sind das Herzstück der meisten industriellen Produktionsanlagen und unterliegen den verschiedensten physikalischen, thermischen und chemischen Beanspruchungen. Mit der Expertise und Erfahrung aus nunmehr fast 50 Jahren sind wir nicht nur zum Erstausrüster namhafter Anlagenbauer geworden, sondern haben in der Beherrschung komplexer und komplizierter Anwendungen mit unseren Walzen & Zylindern Maßstäbe gesetzt.

KURZPORTRAIT WALZEN & ZYLINDER

Anwendungsbereiche

Anwendungsbereiche

Wir entwickeln, fertigen und überholen nunmehr seit 50 Jahren Walzen & Zylinder für nahezu jede erdenkliche industrielle Anwendung bis zu einem Format von Ø 1200 x 6000 mm. Sollte der von Ihnen benötigte Walzentyp hier nicht aufgelistet sein, kontaktieren Sie uns.

Druckwalzen, Verreibewalzen, Presseure, Farbwalzen, Chromwalzen, Gegendruckwalzen, Feuchtwalzen, Umlenkwalzen, Leitwalzen, Antriebswalzen, Lineaturwalzen, Vorschubwalzen, Abquetschwalzen, Einzugsswalzen, Breitstreckwalzen, Förderwalzen Kaschierwalzen, Tauchwalzen, Übertragungswalzen, Rasterwalzen, Gummiwalzen etc.

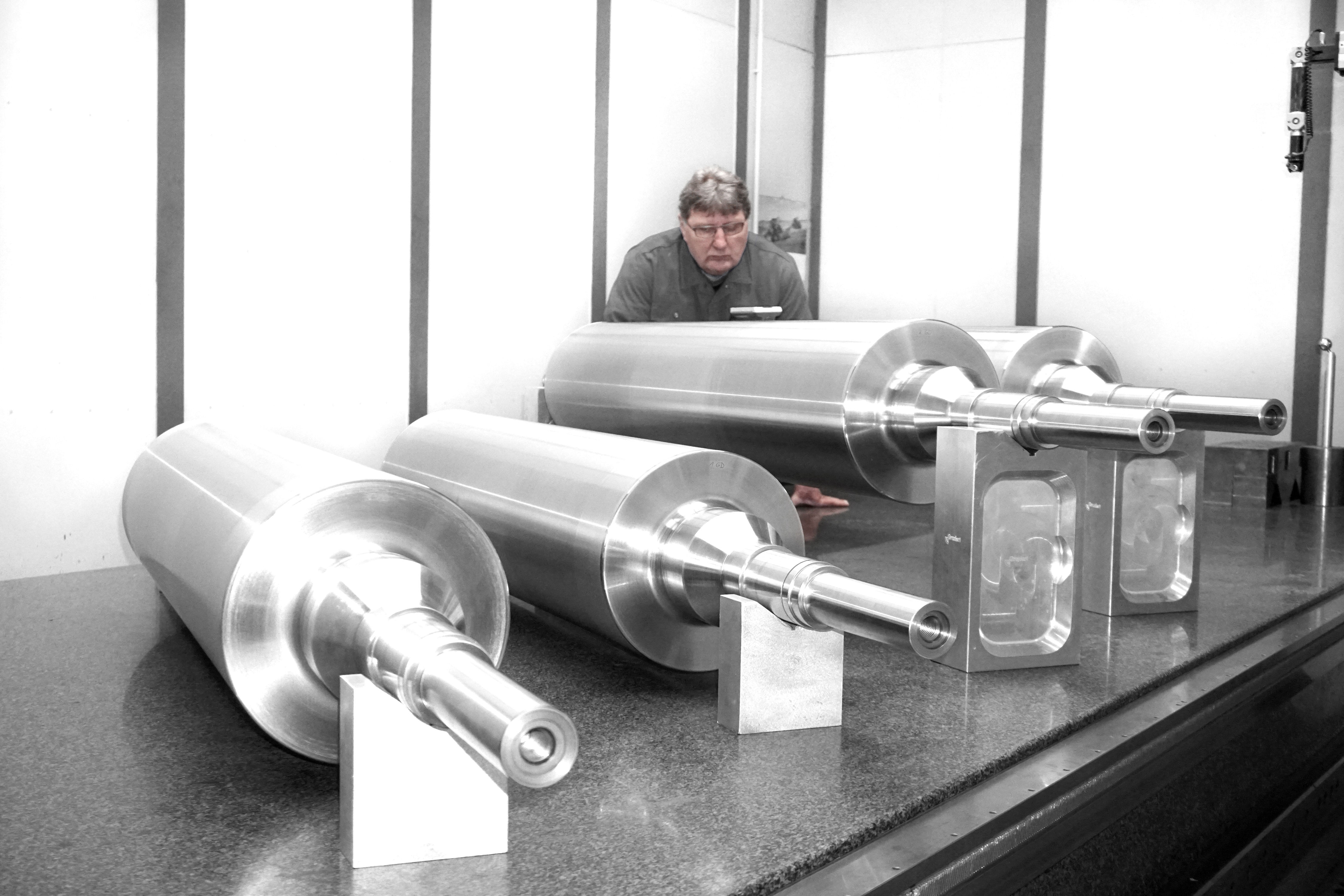

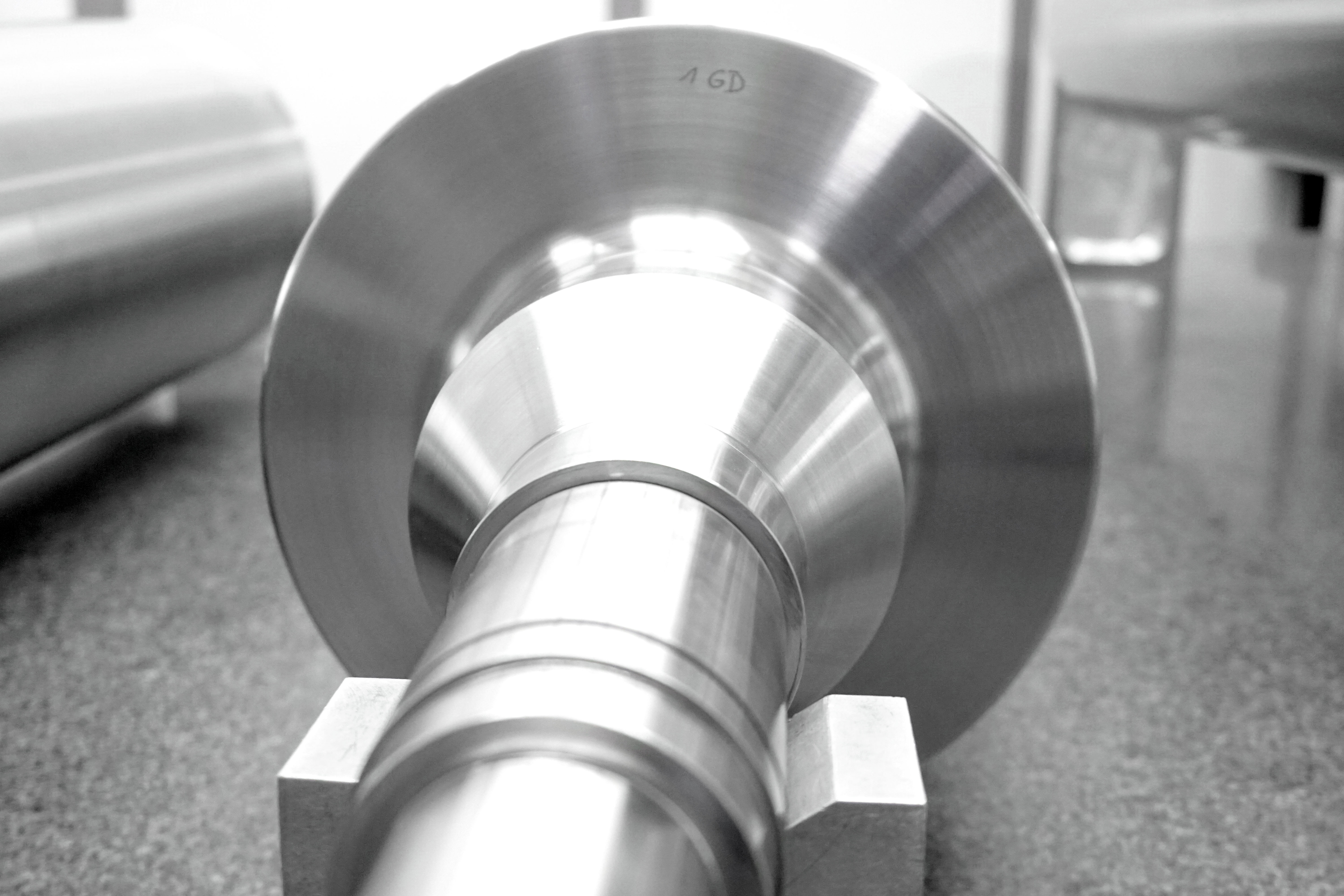

Walzenkerne

Walzenkerne

Auf modernsten CNC-Bearbeitungsmaschinen zerspanen, schleifen und wuchten wir Achs- und Hohlzylinder ebenso wie Sleeve-Lösungen aus Stahl, Edelstahl, Aluminium sowie GFK und CFK, einbaufertig und mit kundenspezifischer Oberflächenveredelung. Unter anderem werden Riffel- und Presswalzen stehend durch Ringinduktion tiefgehärtet. Mittels spezieller Programme nutzen wir computergesteuerte Härteverfahren, die auf die verwendeten Legierungen und Profile abgestimmt sind.

Unsere Leistungspalette wird durch die Instandsetzung verschiedenster Walzentypen abgerundet. Dazu gehören das Aufarbeiten von Lagersitzen, das Auswuchten von Rotationskörpern und das Präzisionsschleifen.

Grundsätzlich gilt, Walzenkern und Walzenbeschichtung kommen bei GRADERT immer aus einer Hand! Das garantiert absolute Präzision, Reproduzierbarkeit, Produkt- und Servicequalität bei kürzester Reaktions- und Lieferzeit.

Walzenoberflächen

Walzenoberflächen

GRADERT Walzenoberflächen zeichnen sich durch eine außerordentliche Abriebfestigkeit, gleichbleibend geringe Verformung und exzellente mechanische, chemische, elektrische oder isolierende Eigenschaften aus.

Neben der kompletten Veredelung bieten wir für nahezu jeden Einsatzbereich die optimale Beschichtung wie:

  • Hartchrom-/Vernickeln mit unterschiedlichen Schichtkombinationen
  • Mehrschichtverchromung mit einem Oberflächenfinish < 0,01 Rz
  • Gummi- und Kunststoffbeschichtungen
  • Rilsan/PA11
  • Teflonbeschichtungen
  • Thermische Beschichtungen: Molybdän, Chromoxid, Aluminiumoxid oder Titanoxid
  • Wolframcarbid (TCC)
  • Oberflächenstrukturen von 1-70 Rz
  • Schleifen/Polieren/Mattieren
  • Strukturstrahlung (z.B. Glasperlen)
  • Lackierung nach ZTV Ing.
  • Korrosionsschutz - KOR-Schein nach ZTV-ING
Beratung & kundenspezifische Entwicklung

Beratung & kundenspezifische Entwicklung

Am Anfang stehen natürlich die ausführliche Beratung und eine sorgfältige Analyse der Ist-Situation.

So können wir auf Basis der technischen Anforderungen unserer Kunden:

  • zugeschnittene Walzen konstruieren und bauen
  • dabei gleichzeitig gemeinsam mit dem Kunden dessen Produktentwicklung vorantreiben

Egal wie, wir fertigen hochpräzise Walzen von der Kernherstellung bis zur Oberflächenveredelung.

Qualitätsmanagement

Qualitätsmanagement

Keine Walze verlässt unkontrolliert unser Werk, bereits während der Herstellung werden alle Fertigungsprozesse kontinuierlich überprüft und dokumentiert.

Hierzu gehören:

  • Rundlaufeigenschaften
  • Bombage- und Zylinderform
  • Restunwucht
  • Härte etc.

Je nach Prüfumfang können Walzen oder Bauteile auf unserer hochmodernen 3D-Messmaschine mit einer Messgenauigkeit von 0,005 mm geprüft werden.

Alle qualitätsrelevanten technischen Dokumentationen, Prüf- und Mess-Protokolle sind lückenloser Bestandteil einer jeden GRADERT Walze.

Je nach Einsatzzweck bieten wir für einige unserer Walzentypen besondere Laufleistungsgarantien.
